| 用途 |
|
| 特點 |
|

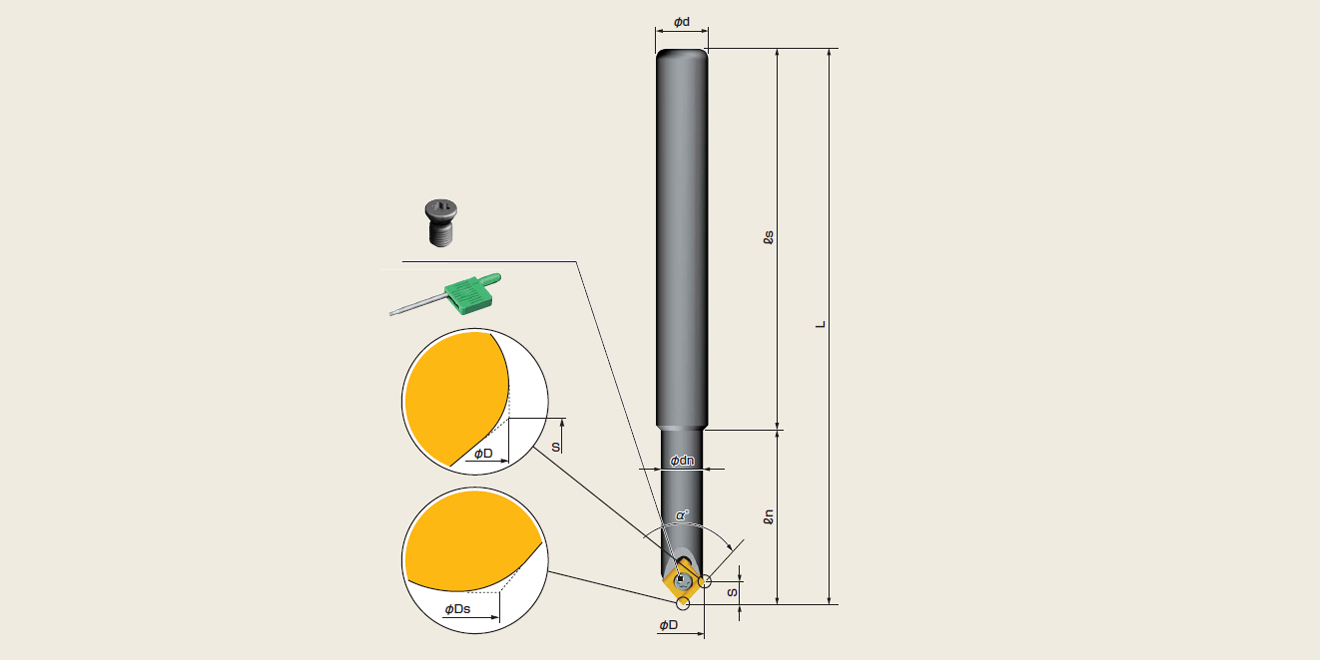

| 型號 | 刃數 | 尺寸 | α° | 加工能力 | Z值補償 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | φdn | L | ls | ln | S | 刃長X | 刃長Z | |||||
| SCM1045C | 1 | 9.0 | 0.58 | 10 | 8 | 105 | 72 | 33 | 4.38 | 4.2 | 4.2 | 90° | φ0.6-φ8.6 | +0.2 |
| SCM1045CL | 1 | 9.0 | 0.58 | 10 | 8 | 165 | 132 | 33 | 4.38 | 4.2 | 4.2 | 90° | φ0.6-φ8.6 | +0.2 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手

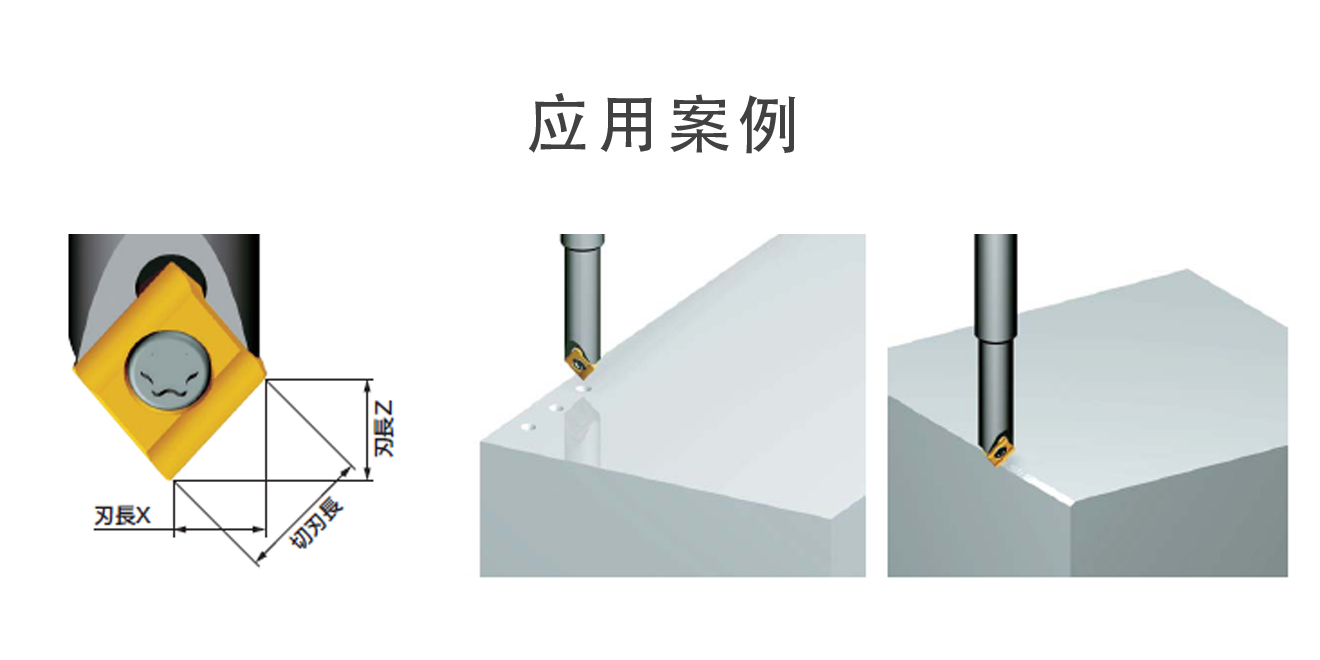

定位加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.05-0.08 | 50-100 | 2000 | YES |
C22GUXT AC16N |
| 合金鋼 | 0.05-0.08 | 50-100 | 2000 | YES | |
| 淬火鋼HRC~45 | 0.05-0.08 | 50-100 | 2000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.05-0.08 | 50-100 | 2000 | YES |
C22GUXT AC16N |
| 鑄鐵 | 0.05-0.08 | 50-100 | 3000 | NO |
C22GUXT NK1010 |
| 樹脂 | 0.05-0.1 | 50-100 | 3500 | YES | |
| 鋁合金 | 0.05-0.1 | 50-100 | 3500 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.1-0.15 | 50-100 | 2000 | YES |
C22GUXT AC16N |
| 合金鋼 | 0.1-0.15 | 50-100 | 2000 | YES | |
| 淬火鋼HRC~45 | 0.1-0.15 | 50-100 | 2000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.1-0.15 | 50-100 | 2000 | YES |
C22GUXT AC16N |
| 鑄鐵 | 0.1-0.15 | 50-100 | 3000 | NO |
C22GUXT NK1010 |
| 樹脂 | 0.1-0.15 | 50-100 | 4000 | YES | |
| 鋁合金 | 0.1-0.15 | 50-100 | 4000 | YES | |
| 鈦合金鎳合金 | - | - | -- | - | - |
※定位加工條件，只在操作Z軸的錐孔加工時才適用
※請根據工件形狀，夾具狀態，倒角量的大小和切刃位置來調節加工條件。倒角量大時，請盡量降低加工條件
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
C22GUX | NK1010 | 2 | 12pcs/盒 |
| NK2020 | ||||
| NK3030 | ||||
| NK5050 | ||||
| NK6060 | ||||
| NK8080 | ||||
| C22GUXF | AC16N | |||
| C22GUXT |
※定位加工的尖端部分因?yàn)樘厥獾募舛诵螤疃荒芡耆蔀轫斀?/p>
