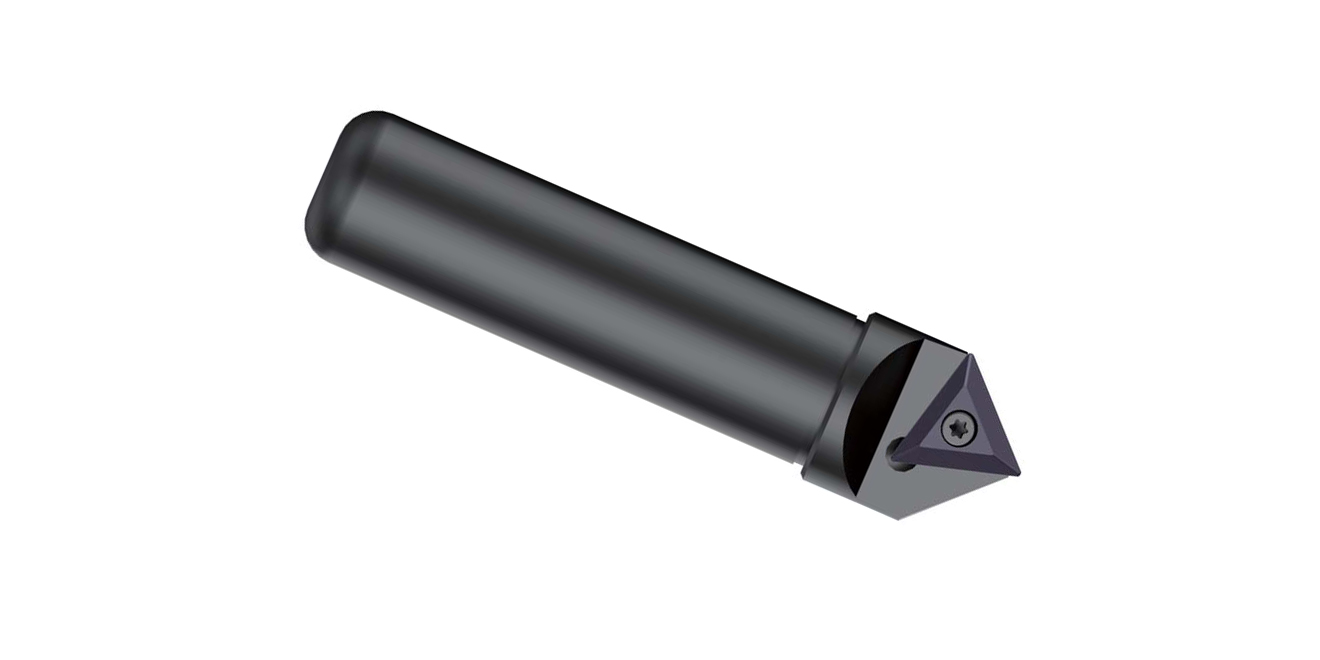

| 用途 |
|
| 特點 |
|

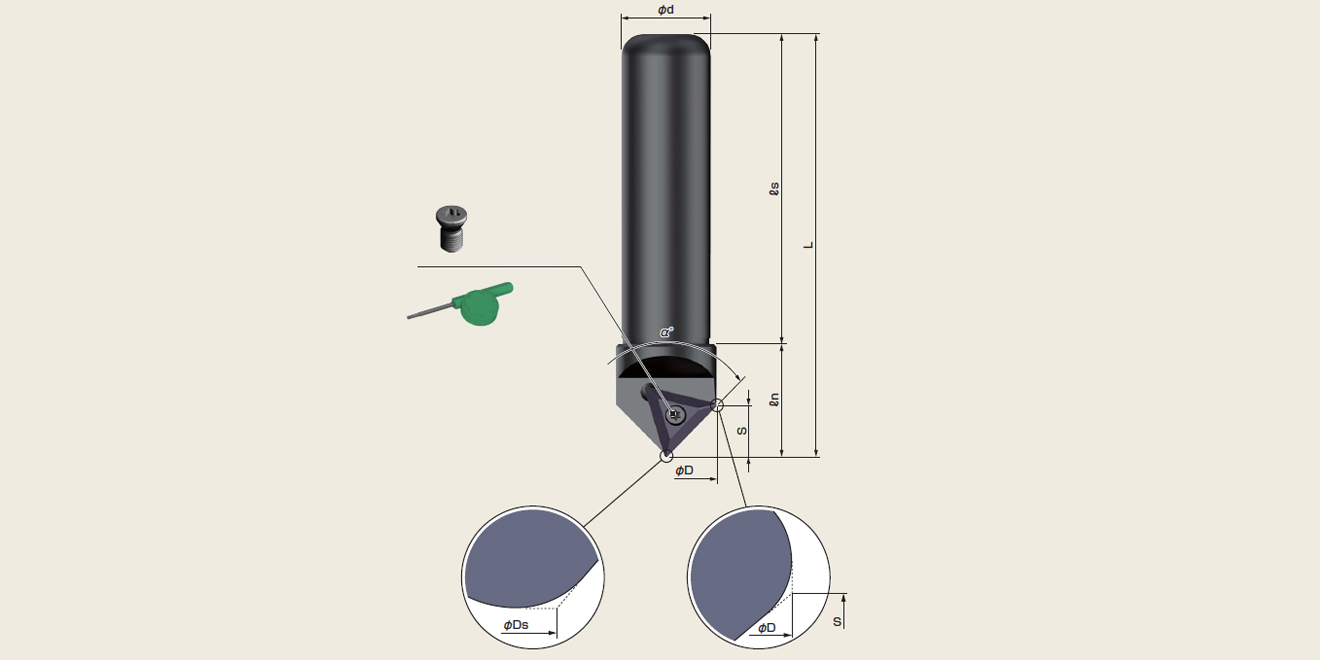

| 型號 | 刃數 | 尺寸 | α° | 適配刀片 | 加工能力 | Z值補償 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | S | 刃長X | 刃長Z | ||||||
| EMD2545T | 1 | 37.1 | 1.2 | 25 | 150 | 110 | 40 | 18 | 17.6 | 17.6 | 90° |
TXMT270506 ZA10N或AC16N |
φ1.6-φ36.0 | +0.5 |
| EMD3245T | 1 | 37.1 | 1.2 | 32 | 150 | 110 | 40 | 18 | 17.6 | 17.6 | 90° | φ1.6-φ36.0 | +0.5 | |
| EMD3245TL | 1 | 37.1 | 1.2 | 32 | 210 | 170 | 40 | 18 | 17.6 | 17.6 | 90° | φ1.6-φ36.0 | +0.5 | |
| EMD3230T | 1 | 45.0 | 0.9 | 32 | 150 | 110 | 40 | 12.6 | 21.3 | 21.3 | 120° | φ1.2-φ43.5 | +0.25 | |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手

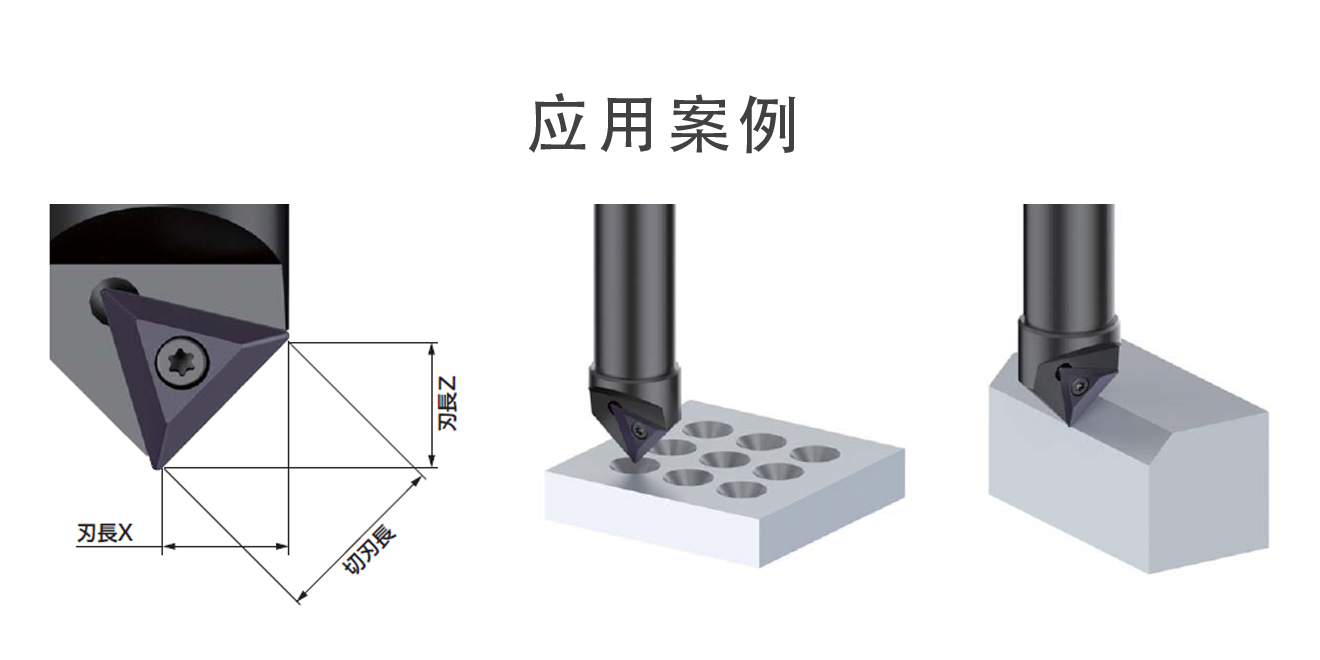

中心孔定位、錐孔倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.02-0.08 | 90-180 | 1500 | YES |
TXMT270506 AC16N |
| 合金鋼 | 0.02-0.08 | 90-180 | 1500 | YES | |
| 淬火鋼HRC~45 | 0.02-0.08 | 90-180 | 1500 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.01-0.05 | 90-180 | 1500 | YES |
TXMT270506 AC16N |
| 鑄鐵 | 0.02-0.08 | 90-180 | 1500 | NO | |
| 樹脂 | 0.02-0.08 | 150-300 | 3000 | YES |
TXMT270506 ZA10N |
| 鋁合金 | 0.02-0.08 | 150-300 | 3000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.03-0.15 | 90-180 | 1500 | YES |
TXMT270506 AC16N |
| 合金鋼 | 0.03-0.15 | 90-180 | 1500 | YES | |
| 淬火鋼HRC~45 | 0.03-0.15 | 90-180 | 1500 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.03-0.15 | 90-180 | 1500 | YES |
TXMT270506 AC16N |
| 鑄鐵 | 0.03-0.15 | 90-180 | 1500 | NO | |
| 樹脂 | 0.03-0.15 | 200-320 | 3000 | YES |
TXMT270506 ZA10N |
| 鋁合金 | 0.03-0.15 | 200-320 | 3000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據需要使用
※請根據工件形狀，夾具狀態，倒角量的大小和切口位置來調節加工條件
※在切削鑄件時，為了確保刀刃的耐久性，推薦采用吹氣條件下加工
警告：進行不銹鋼的定位孔加工時，Z值上限為-4.5mm
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
TXMT270506 | ZA10N | 3 | 12pcs/盒 |
| AC16N |
