| 用途 |
|
| 特點 |
|

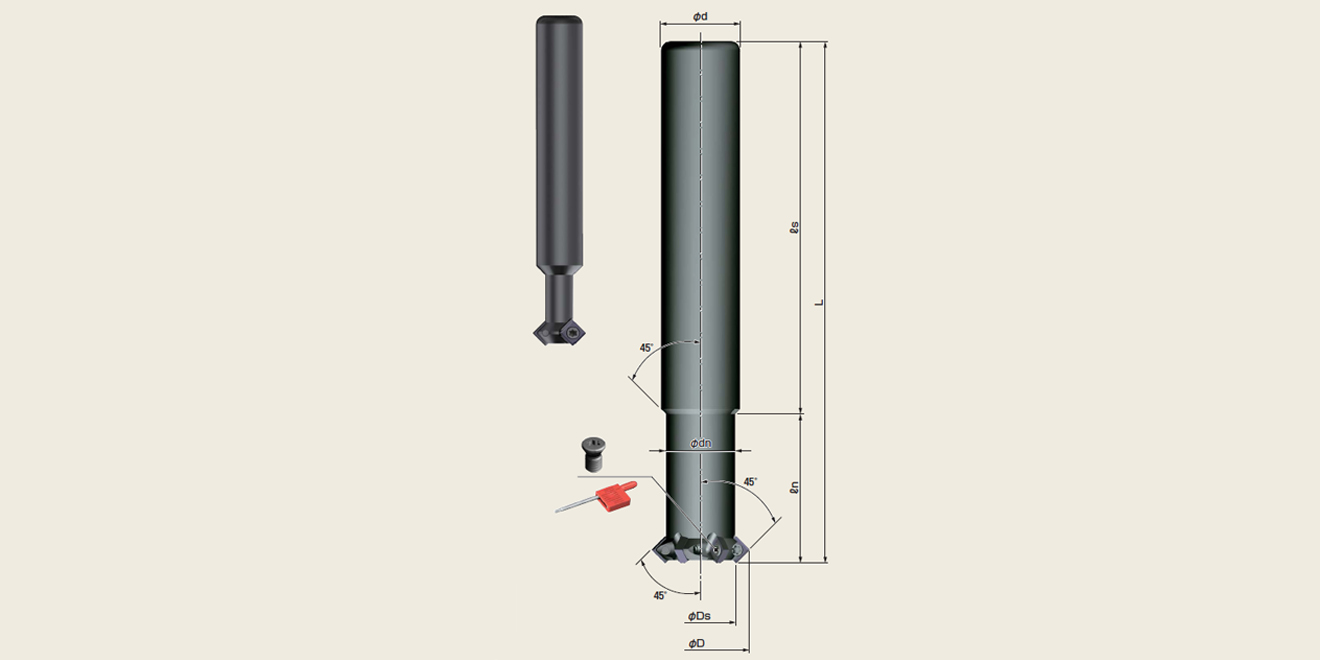

| 型號 | 刃數 | 尺寸 | 刃長X | 刃長Z | 加工能力/倒角加工 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDs | φDv | φdn | φd | L | ls | ln | L3 | Z | |||||
| TR10-12S | 2 | 11.3 | 6 | 11.4 | 6 | 10 | 70 | 55 | 15 | 5.45 | 2.72 | 2.5 | 2.5 | φ6.2-φ11 |
| TR16-20S | 6 | 19.8 | 14.5 | 19.9 | 14 | 16 | 105 | 75 | 30 | 5.45 | 2.72 | 2.5 | 2.5 | φ14.8-φ19.5 |
※標準配備刀片TNEG160304ER HSS/1個
※標準配備加緊螺釘，緊定螺釘，扳手

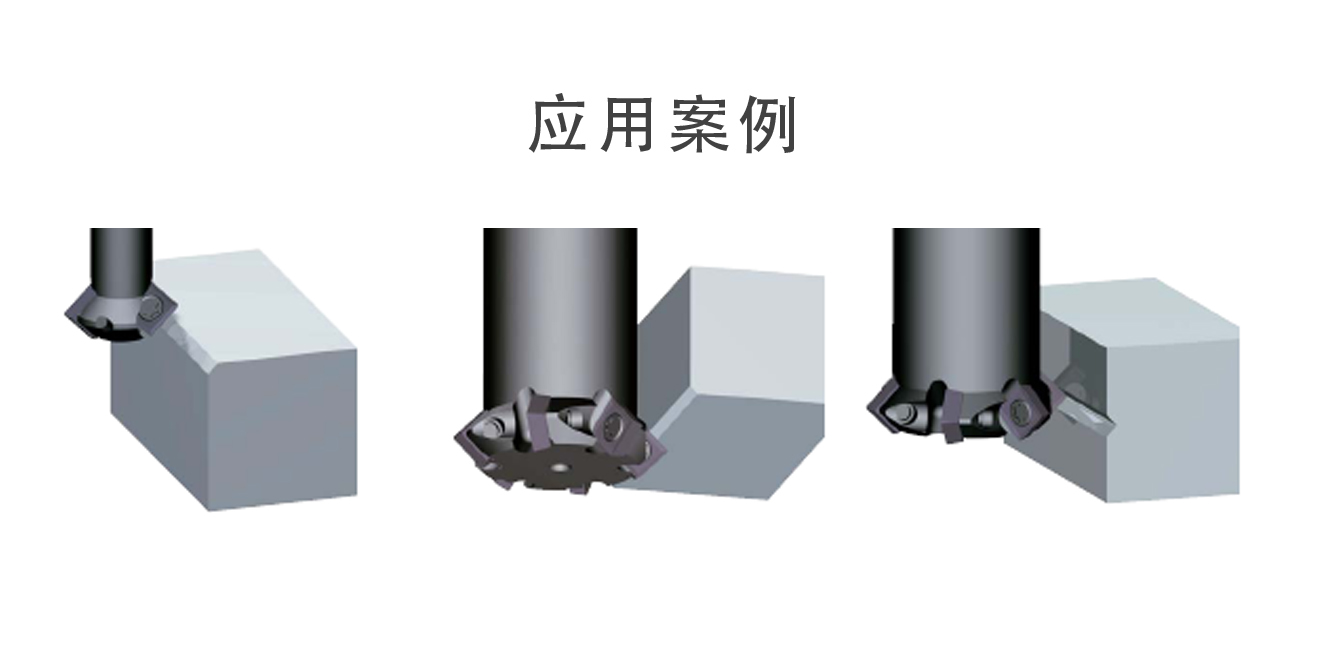

倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.08-0.2 | 100-200 | 3000 | NO |
SPMT030102 AC16N |
| 合金鋼 | 0.08-0.2 | 100-200 | 3000 | NO | |
| 淬火鋼HRC~45 | 0.08-0.2 | 100-200 | 2000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.08-0.2 | 100-200 | 2000 | YES |
SPMT030102 AC16N |
| 鑄鐵 | 0.08-0.3 | 100-200 | 3000 | NO | |
| 樹脂 | 0.08-0.3 | 250-800 | 7000 | YES |
SPEW030102 ZA10N |
| 鋁合金 | 0.08-0.3 | 250-800 | 7000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工作形狀、夾持狀態、倒角量的大小、切口位置來調節條件
※背面底部倒角或V槽加工時請將條件降低到80%以下
※倒角量大的時候請盡量降低條件進行加工
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
SPEW030102 | ZA10N | 4 | 12pcs/盒 |
 |
SPMT030102 | ZA20N | 4 | |
| AC16N |
