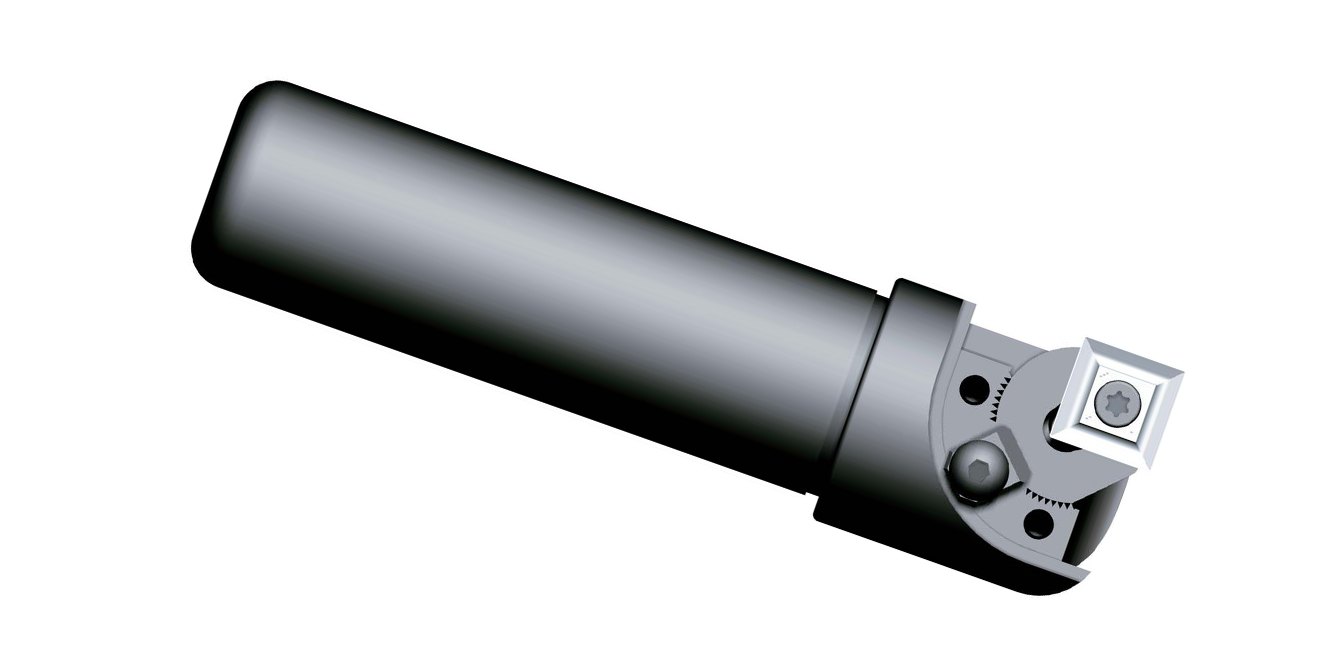

多角度可變雙夾具倒角刀
倒角加工
  • 型號MAM32-50S
  • 產地日本·Fujigen
用途

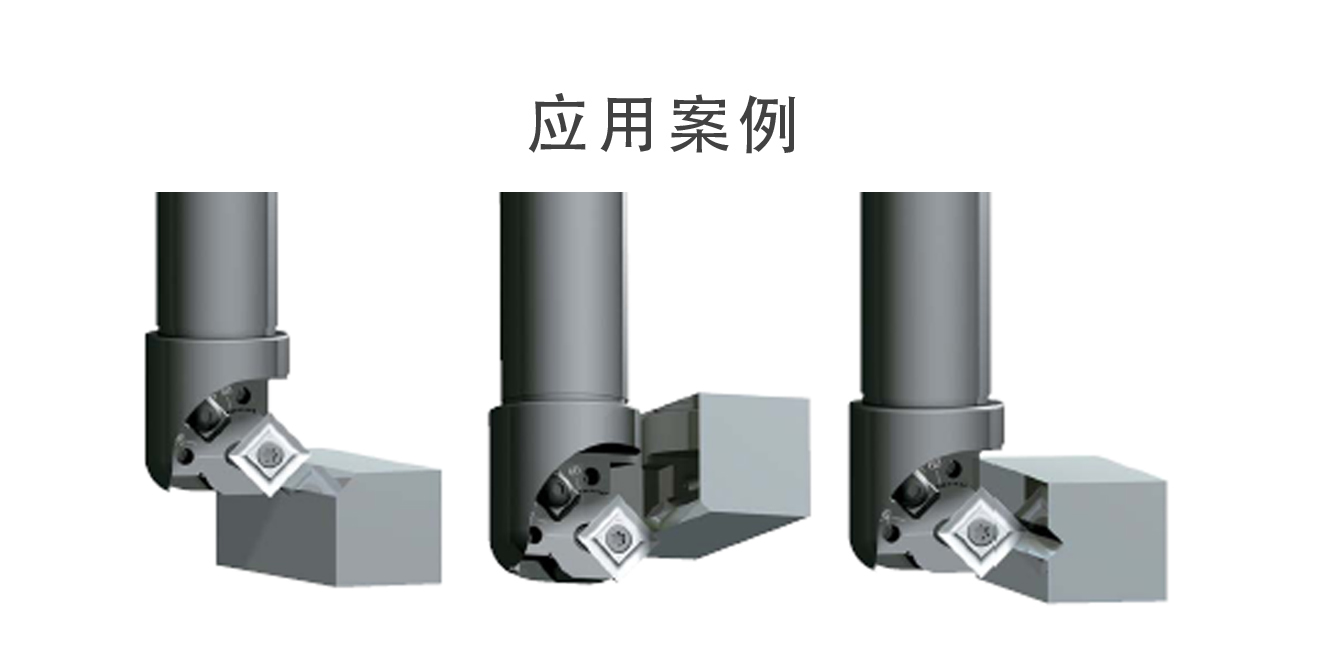

  • 0°-90°可變調整倒角刀
特點
  • 采用鋸齒形構造和雙夾具方式，使零件的保持性能夠很好的防止刀片在加工中出現移動
  • 操作簡單，可以準確地從0°～90°每5刻度的調節角度

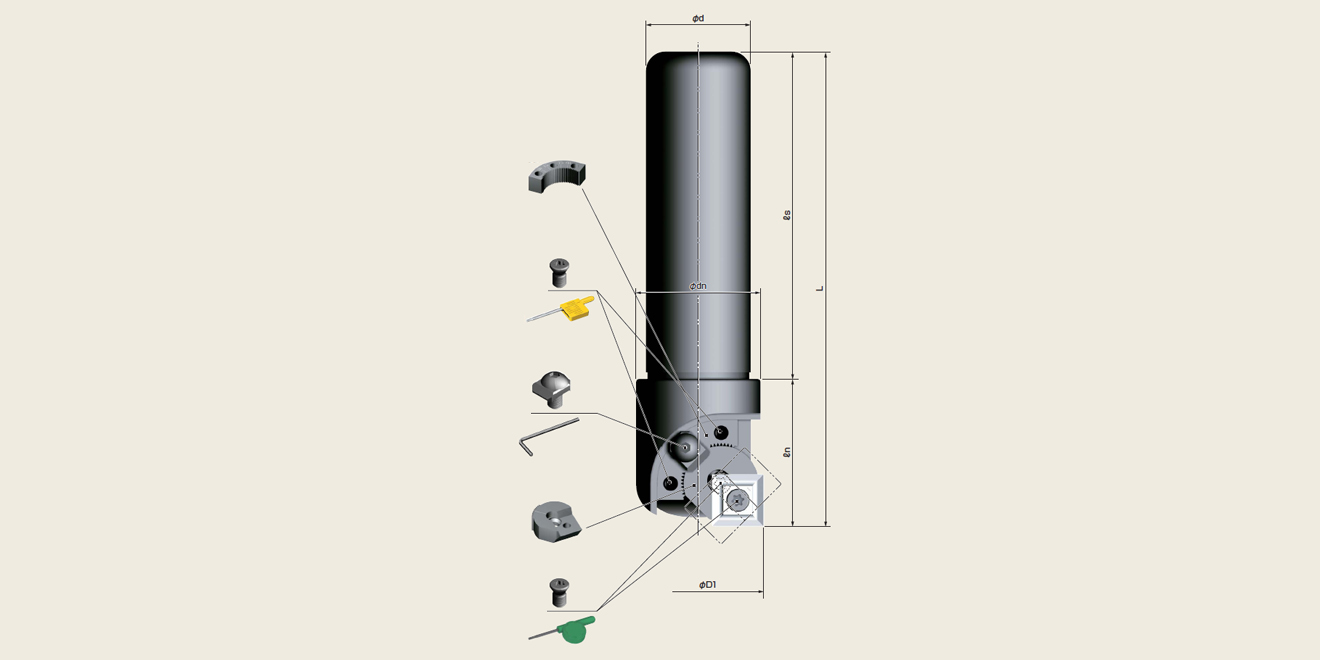

型號 刃數 尺寸
φD φd φdn L ls Ln
MAM32-50S 1 ※1 32 38 145 100 45
MAM32-50SL 1 ※1 32 38 200 155 45

※標準包裝不配備刀片，請另購

※夾緊螺釘、扳手和定位器作為標準附件提供

※1請參考角度尺寸表

角度尺寸表（θR°時，θR°=90°-θF°）

角度 尺寸
θR° φD φD1 S1 L
85° φ11.3 φ42.1 1.3 145.2
80° φ13.6 φ44 2.7 145.2
75° φ15.9 φ45.7 4.0 145.2
70° φ18.1 φ47.1 5.3 145.1
65° φ20.4 φ48.3 6.0 144.8
60° φ22.6 φ49.3 7.7 144.5
55° φ24.7 φ49.9 8.8 144.1
50° φ26.7 φ50.3 9.9 143.6
45° φ28.7 φ50.5 10.9 143

角度尺寸表（θF°時）

角度 尺寸
θF° φD φD1 S1 L
0° φ8.3 φ40 15.9 145
5° φ11.3 φ42.1 1.3 145.2
10° φ13.6 φ44 2.7 145.2
15° φ15.9 φ45.7 4.0 145.2
20° φ18.1 φ47.1 5.3 145.1
25° φ20.4 φ48.3 6.5 144.8
30° φ22.6 φ49.3 7.7 144.5
35° φ24.7 φ49.9 8.8 144.1
40° φ26.7 φ50.3 9.9 143.6
45°① φ28.7 φ50.5 10.9 143
45°② φ14.3 φ36 10.9 150.2
50° φ17.4 φ37.2 11.8 150.2
55° φ20.5 φ38.2 12.6 150
60° φ23.6 φ39.1 13.4 149.6
65° φ26.7 φ39.7 14 149.2
70° φ29.6 φ40.1 14.5 148.6
75° φ32.4 φ40.4 14.9 147.8
80° φ35.1 φ40.5 15.2 147
85° φ37.6 φ40.3 15.4 146.1

倒角加工

材質 進刀量 切削速度（m/min） 旋轉數（r.p.m.） 切削液 推薦刀片
普通鋼 0.05-0.15 100-150 1000 NO AC15N
合金鋼 0.05-0.15 100-150 1000 NO
淬火鋼HRC~45 0.05-0.15 100-150 1000 YES
淬火鋼HRC45~65 - - - - -
不銹鋼 0.05-0.15 80-120 600 YES AC15N
鑄鐵 0.05-0.15 100-150 1000 NO
樹脂 0.08-0.2 150-400 2500 YES ZA10N
鋁合金 0.08-0.2 150-400 2500 YES
鈦合金鎳合金 - - - - -

※切削液推薦冷卻液

適配刀片

圖片 型號 材質類型 使用角數 標準包裝
SDET150404 ZA10N 2 3pcs/盒
SDMT150404 ZA10N 4
AC15N
