| 用途 |
|
| 特點 |
|

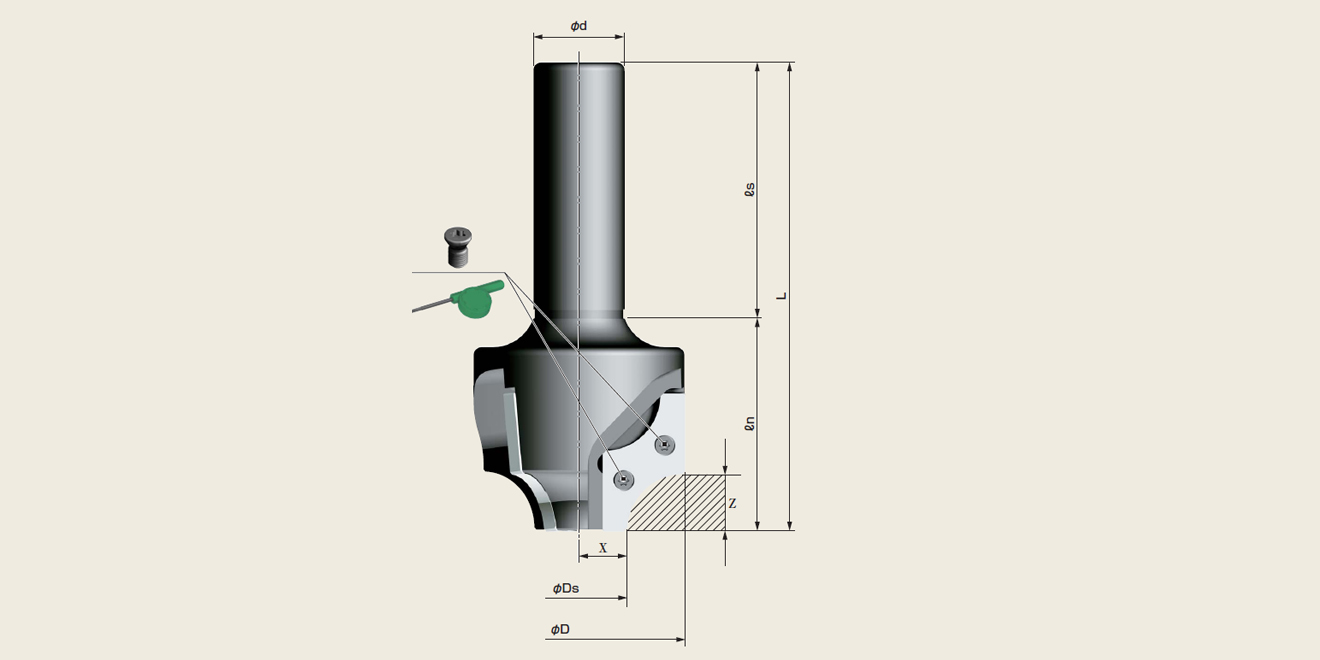

| 型號 | 刃數 | 尺寸 | |||||
|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | ||

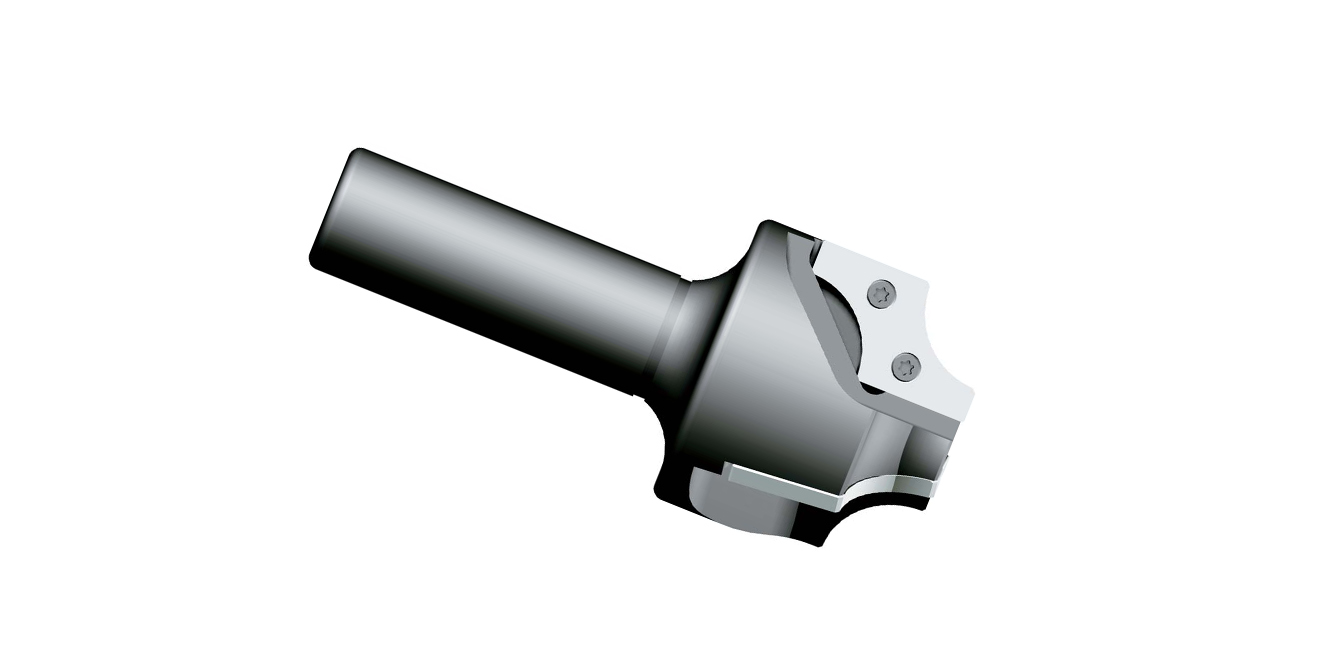

| NK32-75RS(R11-R15) | 3 | 75.5 | 35 | 32 | 165 | 90 | 75 |
| NK32-75RL(R16-R20) | 3 | 75.5 | 35 | 32 | 165 | 90 | 75 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
R11-R20倒角數值設定表
| 加工R | X軸位置 | Z軸位置 |
|---|---|---|
| R11 | 17.50 | 11.77 |
| R12 | 17.50 | 12.70 |
| R13 | 17.50 | 13.63 |
| R14 | 17.50 | 14.56 |
| R15 | 17.50 | 15.48 |
| R16 | 17.50 | 16.41 |
| R17 | 17.50 | 17.34 |
| R18 | 17.50 | 18.27 |
| R19 | 17.50 | 19.20 |
| R20 | 17.50 | 20.12 |
※數值可能會出現一些誤差，敬請諒解

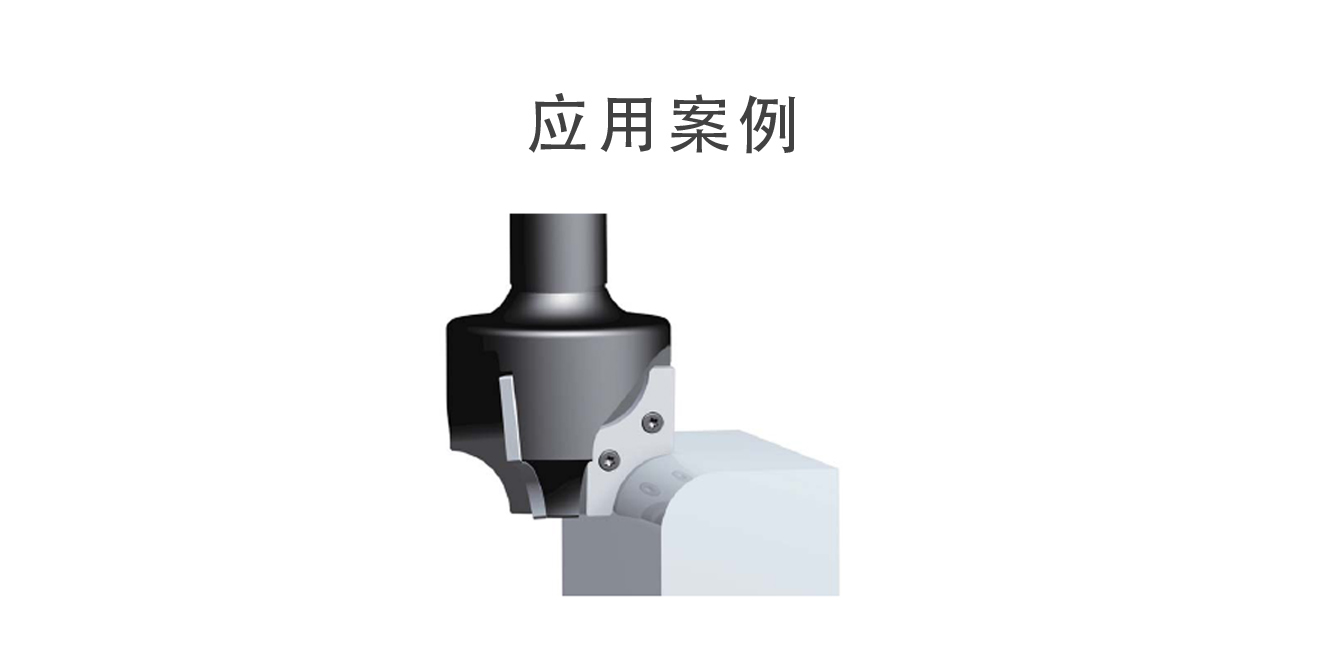

R倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.1-0.3 | 100-250 | 1500 | YES |
XNEW3004-○○R NK2020 |
| 合金鋼 | 0.1-0.3 | 100-250 | 1500 | YES | |
| 淬火鋼HRC~45 | 0.1-0.3 | 100-250 | 1500 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.1-0.2 | 80-160 | 1200 | YES |
XNEW3004-○○R NK2020 |
| 鑄鐵 | 0.1-0.3 | 100-250 | 1500 | NO | |
| 樹脂 | 0.1-0.3 | 150-400 | 2000 | YES | |
| 鋁合金 | 0.1-0.3 | 150-400 | 2000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工作形狀、夾持狀態、倒角量的大小、切口位置來調節條件。倒角量大的時候請盡量降低條件進行加工

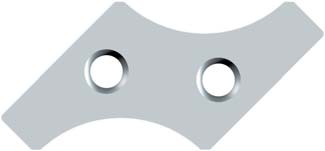

適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
XNEW3004-11R | NK2020 | 2 | 3pcs/盒 |
| XNEW3004-12R | ||||
| XNEW3004-13R | ||||
| XNEW3004-14R | ||||
| XNEW3004-15R | ||||
| XNEW3004-16R | ||||
| XNEW3004-17R | ||||
| XNEW3004-18R | ||||
| XNEW3004-19R | ||||
| XNEW3004-20R |
※此刀片為訂貨產品，每次下單前請聯系我司業務人員確認庫存
