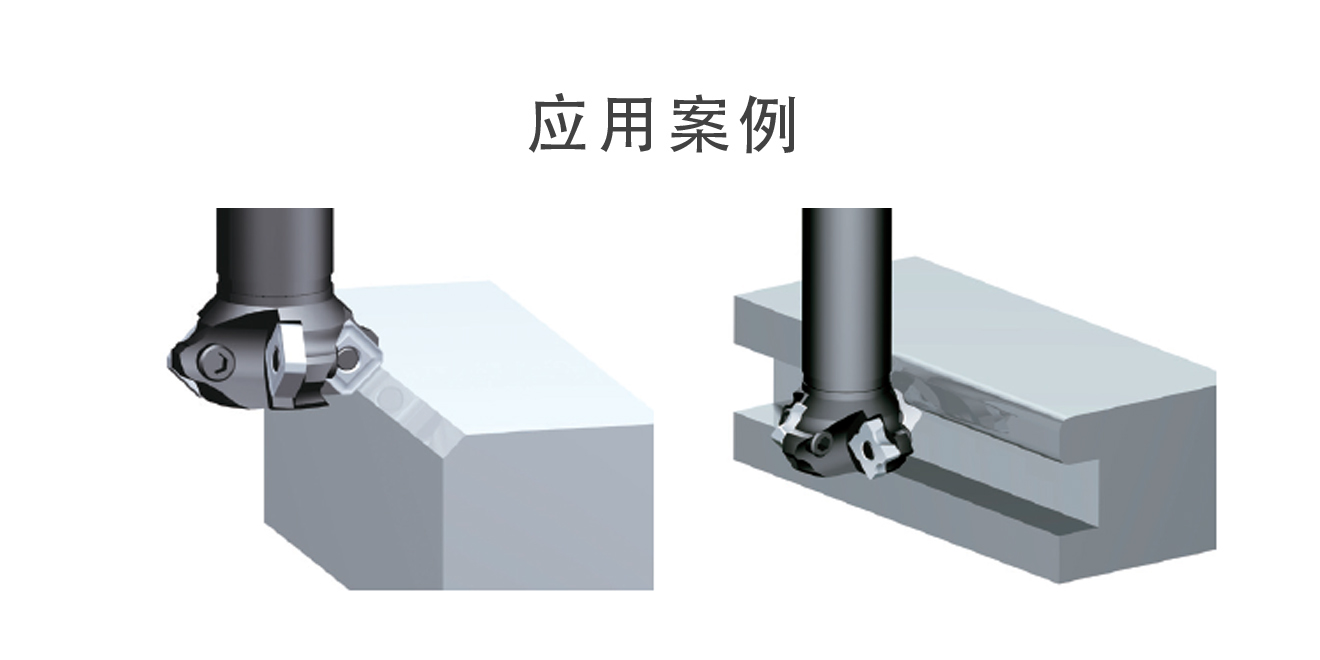

| 用途 |
|
| 特點 |
|

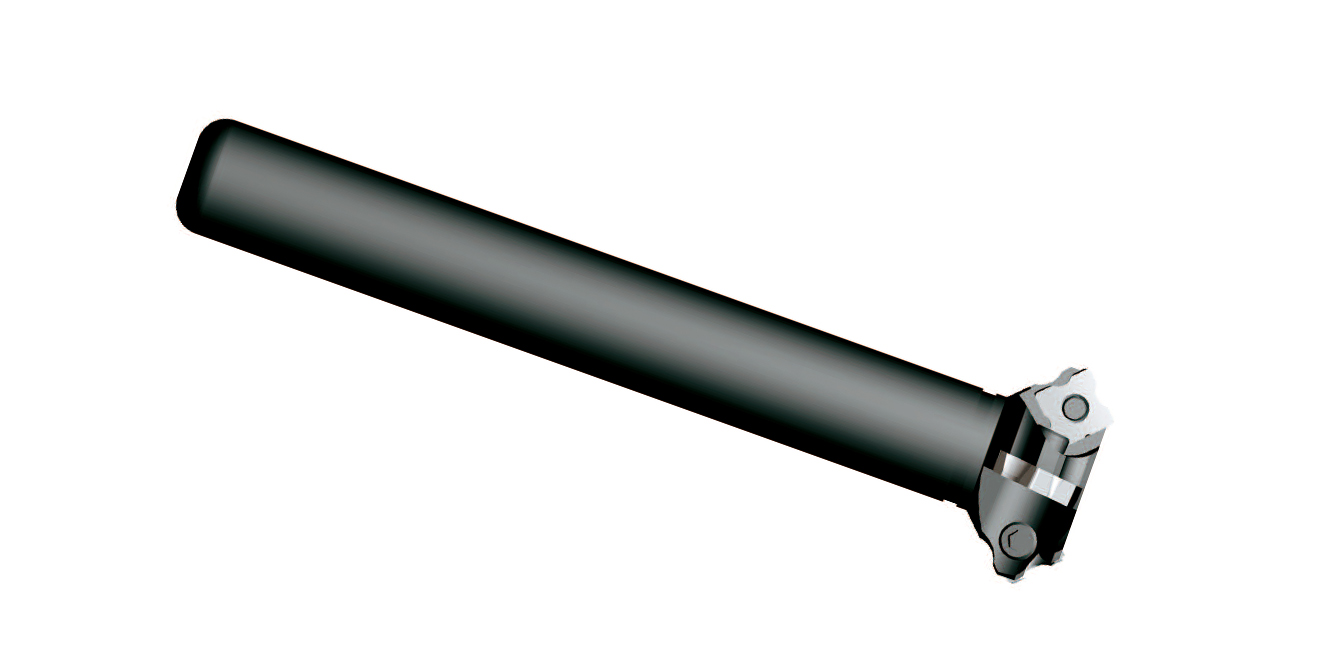

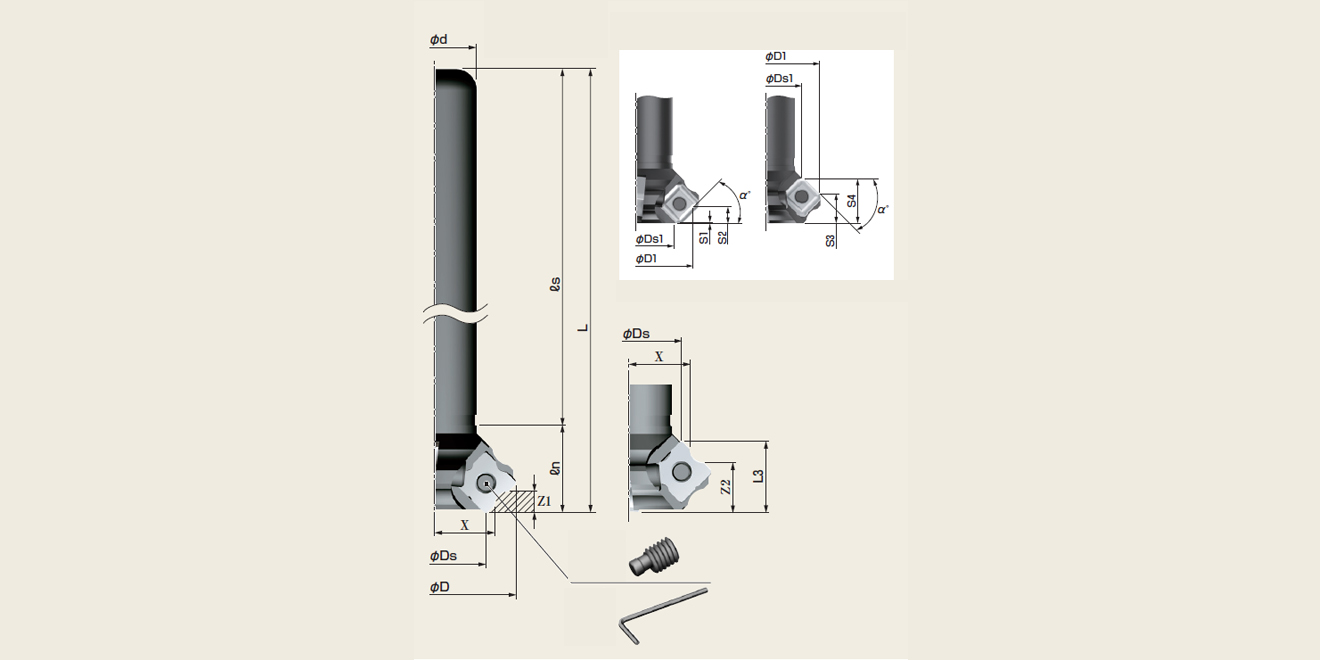

| 型號 | 刃數 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | L3 | ||
| RR25-48N | 4 | 48 | 31.3 | 25 | 200 | 175 | 25 | 20.5 |
使用N43MOZ刀片時的尺寸表
| 型號 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|
| φD1 | φDs1 | S1 | S2 | S3 | S4 | α° | |
| RR25-48N（本體）+N43MOZ（刀片） | 32.99 | 46.32 | - | 6.62 | 12.22 | 18.84 | 45° |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
R倒角數值設定表
| 加工R | X軸位置 | Z軸位置 | Z2軸位置 |
|---|---|---|---|
| R0.5 | 19.55 | 4.42 | 16.08 |
| R0.75 | 19.42 | 4.54 | 15.96 |
| R1 | 19.30 | 4.66 | 15.84 |
| R1.5 | 19.05 | 4.91 | 15.59 |
| R2 | 18.80 | 5.16 | 15.34 |
| R2.5 | 18.55 | 5.41 | 15.09 |
| R3 | 18.29 | 5.66 | 14.84 |
| R3.5 | 18.04 | 5.91 | 14.59 |
| R4 | 17.79 | 6.16 | 14.34 |
| R4.5 | 17.54 | 6.41 | 14.09 |
| R5 | 17.29 | 6.65 | 13.85 |
※數值可能會出現一些誤差，敬請諒解
R倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.1-0.2 | 100-250 | 3000 | YES |
N43GXR8-○R NK2001 |
| 合金鋼 | 0.1-0.2 | 100-250 | 3000 | YES | |
| 淬火鋼HRC~45 | 0.1-0.2 | 100-250 | 3000 | YES |
N43GXR8-○R AC16N |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.1-0.2 | 150-200 | 3000 | YES |
N43GXR8-○R AC16N |
| 鑄鐵 | 0.1-0.3 | 100-250 | 3000 | NO | |
| 樹脂 | 0.1-0.3 | 150-400 | 4000 | YES |
N43GXR8-○R NK1010 |
| 鋁合金 | 0.1-0.3 | 150-400 | 4000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工作形狀、夾持狀態、倒角量的大小、切口位置來調節條件。倒角量大的時候請盡量降低條件進行加工

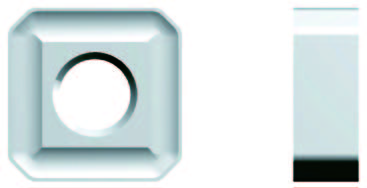

適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
N43MOZ | NK2001 | 8 | 12pcs/盒 |
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| NK6060 |
