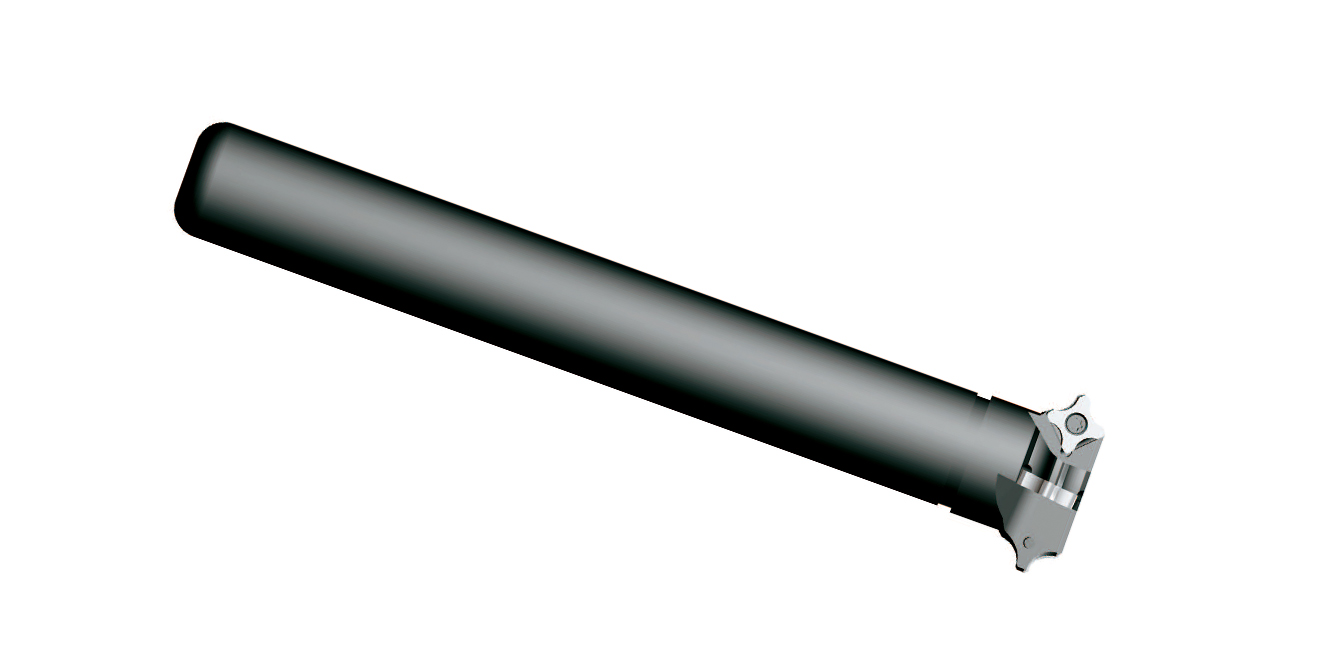

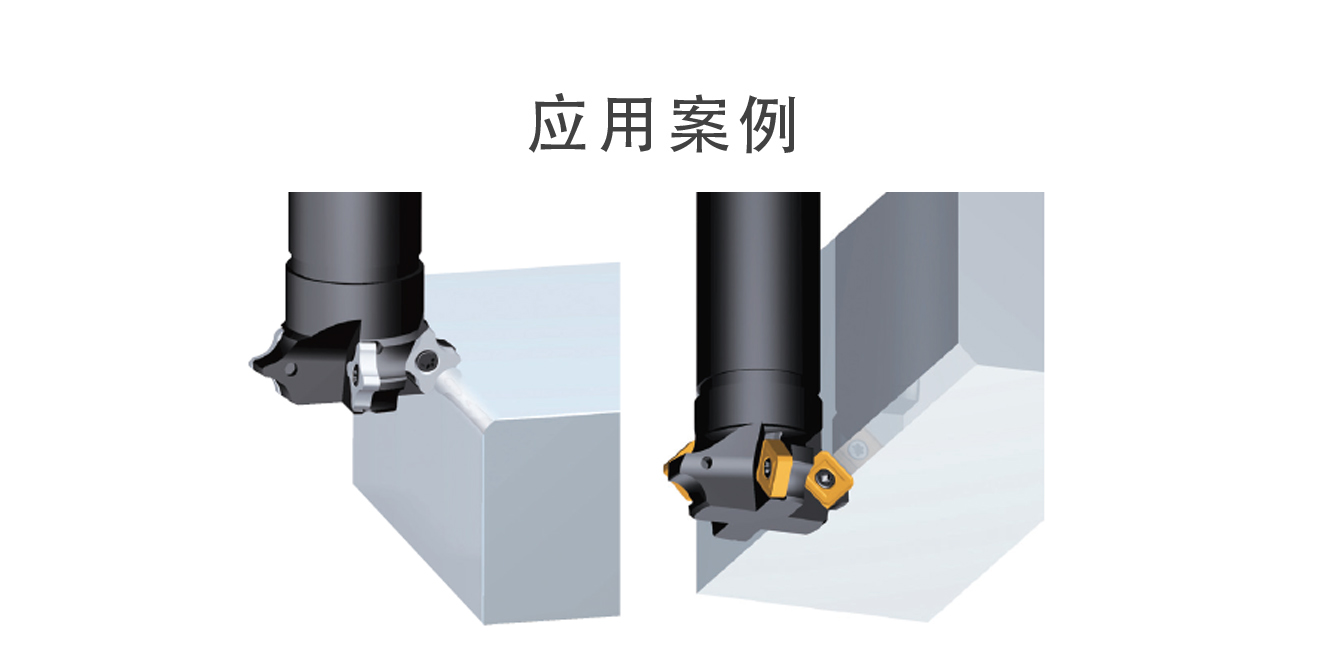

| 用途 |
|
| 特點 |
|

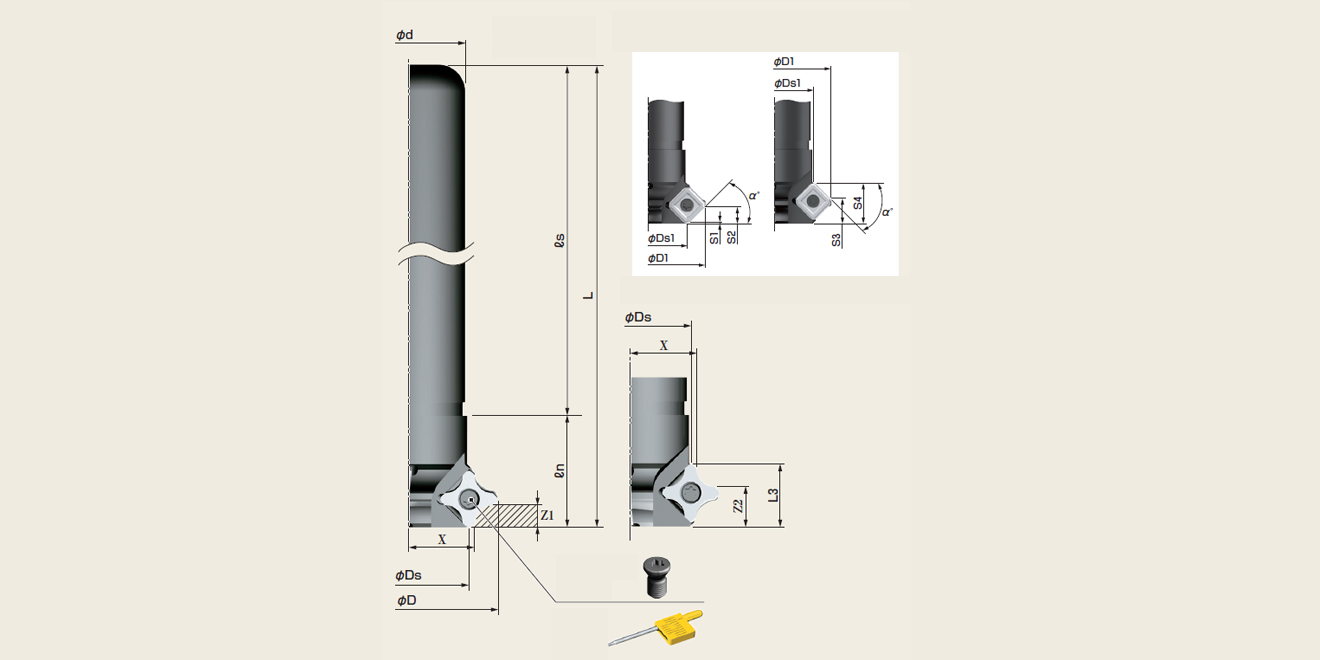

| 型號 | 刃數 | 尺寸 | ||||||
|---|---|---|---|---|---|---|---|---|
| φD | φDs | φd | L | ls | ln | L3 | ||
| RR16-30S-4R | 2 | 30 | 17.9 | 16 | 200 | 175 | 25 | 16 |
| RR16-30S-5R | 2 | 30 | 17.9 | 16 | 200 | 175 | 25 | 16 |
| RR25-40S-4R | 4 | 40 | 27.8 | 25 | 200 | 175 | 25 | 16 |
| RR25-40S-5R | 4 | 40 | 27.8 | 25 | 200 | 175 | 25 | 16 |
※標準配備不含刀片，請另外購買
※標準配備含夾緊螺釘和扳手
R倒角數值設定表
| 刀片 | 加工R | RR16-30S（位置mm） | RR25-40S（位置mm） | ||||
|---|---|---|---|---|---|---|---|
| X軸 | Z1軸 | Z2軸 | X軸 | Z1軸 | Z2軸 | ||
| SNEQ090308-1RY ZA20N | 1R | 9.48 | 1.53 | 14.47 | 14.44 | 1.53 | 14.47 |
| SNEQ090308-2RY ZA20N | 2R | 9.48 | 2.53 | 13.48 | 14.44 | 2.52 | 13.48 |
| SNEQ090308-3RY ZA20N | 3R | 9.48 | 3.52 | 12.48 | 14.44 | 3.52 | 12.48 |
| SNEQ090308-4RY ZA20N | 4R | 9.48 | 4.51 | 11.49 | 14.44 | 4.51 | 11.49 |
| SNEQ090308-XRY ZA20N | 1·2·3·4R | - | - | - | - | - | - |
| SNEQ090308-1RM ZA20N | 1R | 11.44 | 3.55 | 12.45 | 16.42 | 3.55 | 12.45 |
| SNEQ090308-2RM ZA20N | 2R | 10.94 | 4.04 | 11.96 | 15.92 | 4.04 | 11.96 |
| SNEQ090308-3RM ZA20N | 3R | 10.45 | 4.54 | 11.46 | 15.42 | 4.54 | 11.46 |
| SNEQ090308-4RM ZA20N | 4R | 9.95 | 5.04 | 10.96 | 14.92 | 5.04 | 10.96 |
| SNEQ090308-5RM ZA20N | 5R | 9.46 | 5.50 | 10.5 | 14.42 | 5.5 | 10.5 |
| SNEQ090308-XRM ZA20N | 1·2·3·4R | - | - | - | - | - | - |
| 型號 | 刀片型號 | 加工類別 | φD1 | φDs1 | S1 | S2 | S3 | S4 | α° |
|---|---|---|---|---|---|---|---|---|---|
| RR16-30S | S32MOZ | 倒角 | 29.19 | 18.70 | 0.40 | 5.64 | 10.36 | 15.60 | 45° |
| RR25-40S | S32MOZ | 倒角 | 39.19 | 28.61 | 0.40 | 5.64 | 10.36 | 15.60 | 45° |
※C倒角時加工能力值：RR16-30S（S32MOZ ：φ19.16～φ28.72） RR25-40S（S32MOZ ：φ29.08～φ38.72）
※數值可能會出現一些誤差，敬請諒解
R倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片 |
|---|---|---|---|---|---|
| 普通鋼 | 0.1-0.2 | 100-250 | 3000 | YES |
SNEQ090308-○RY/M ZA20N |
| 合金鋼 | 0.1-0.2 | 100-250 | 3000 | YES | |
| 淬火鋼HRC~45 | 0.1-0.2 | 100-250 | 3000 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | 0.1-0.2 | 150-200 | 3000 | YES |
SNEQ090308-○RY/M ZA20N |
| 鑄鐵 | 0.1-0.3 | 100-250 | 3000 | NO | |
| 樹脂 | 0.1-0.3 | 150-400 | 4000 | YES | |
| 鋁合金 | 0.1-0.3 | 150-400 | 4000 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※請根據工作形狀、夾持狀態、倒角量的大小、切口位置來調節條件。倒角量大的時候請盡量降低條件進行加工
適配刀片
| 圖片 | 型號 | 材質類型 | 使用角數 | 標準包裝 |
|---|---|---|---|---|
 |
SNEQ090308-1RY | ZA20N | 4或8 | 12pcs/盒 |
| SNEQ090308-2RY | ||||
| SNEQ090308-3RY | ||||
| SNEQ090308-4RY | ||||
| SNEQ090308-XRY | ||||
 |
SNEQ090308-1RM | ZA20N | 8 | |
| SNEQ090308-2RM | ||||
| SNEQ090308-3RM | ||||
| SNEQ090308-4RM | ||||
| SNEQ090308-5RM | ||||
| SNEQ090308-XRM | ||||
 |
S32MOZ | NK2001 | 8 | |
| NK2050 | ||||
| AB01F | ||||
| NK1010 | ||||
| NK2020 | ||||
| NK3030 | ||||
| AC15T |
