| 用途 |
|
| 特點 |
|

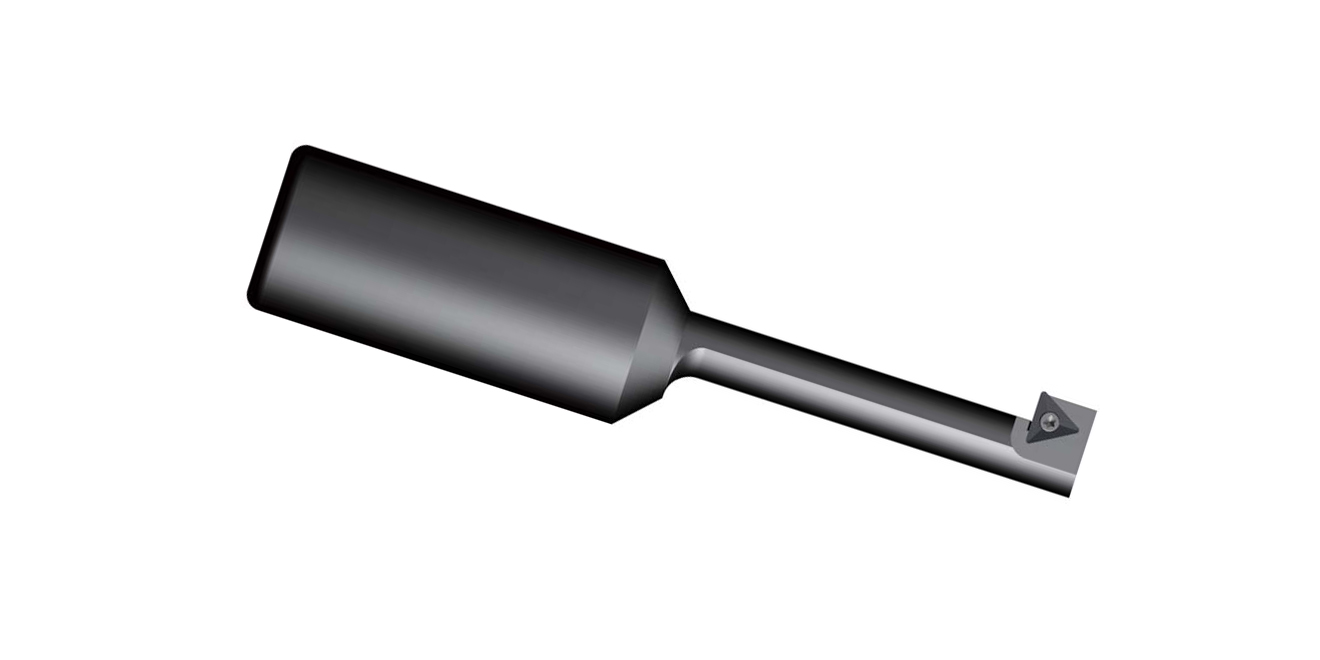

| 型號 | 刃數 | 尺寸 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| φD | φDl | φd | L | ls | ln | ln-s | S | T | E | ||
| UZH25-16T-M14CS | 1 | 14 | 23 | 25 | 133 | 80 | 53 | 45 | 8 | 40 | 4.55 |
| UZH25-18T-M16CS | 1 | 16 | 26 | 25 | 146 | 80 | 66 | 55 | 11 | 50 | 5.04 |
| UZH32-20T-M18CS | 1 | 18 | 29 | 32 | 158 | 80 | 78 | 67 | 11 | 61 | 5.54 |
| UZH32-22T-M20CS | 1 | 20 | 32 | 32 | 168 | 80 | 88 | 77 | 11 | 71 | 6.03 |
※φDl符合螺栓的尺寸
※標準裝備無刀片，請另外訂購
※標準裝備有鎖緊螺栓和扳手

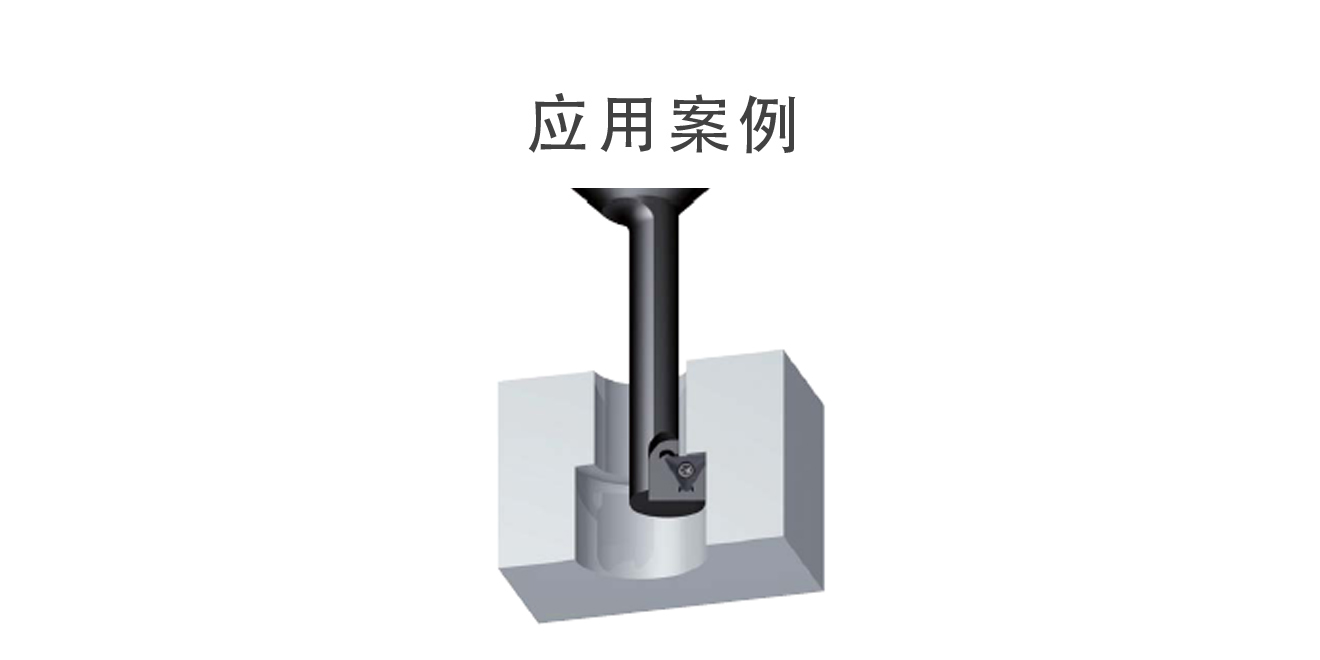

背孔倒角加工
| 材質 | 進刀量 | 切削速度（m/min） | 旋轉數（r.p.m.） | 切削液 | 推薦刀片（涂層） |
|---|---|---|---|---|---|
| 普通鋼 | 0.03-0.05 | 15-20 | 400 | YES |
TXMT○○○○○6 AC15N |
| 合金鋼 | 0.08-0.12 | 15-20 | 400 | YES | |
| 淬火鋼HRC~45 | 0.08-0.12 | 15-20 | 400 | YES | |
| 淬火鋼HRC45~65 | - | - | - | - | - |
| 不銹鋼 | - | - | - | - | - |
| 鑄鐵 | 0.03-0.05 | 30-40 | 600 | NO |
TXMT○○○○○6 AC15N |
| 樹脂 | 0.03-0.05 | 35-80 | 800 | YES |
TXMT○○○○○6 ZA10N |
| 鋁合金 | 0.03-0.05 | 35-80 | 800 | YES | |
| 鈦合金鎳合金 | - | - | - | - | - |
※推薦冷卻液
適配刀片
| 圖片 | 型號 | 涂層 | 角數 | 包裝 |
|---|---|---|---|---|
 |
TXMT080206 | ZA10N | 3 | 12pcs/盒 |
| AC15N | ||||
 |
TXMT110306 | ZA10N | ||
| AC15N |
